Установка роста монокристаллов

Преимущества:

Простота и экономичность процесса выращивания кристаллов, а также получение продукта с повышенным оптическим качеством.

Универсальность:

Этот процесс позволяет надежно получать монокристаллические слитки металлов, полупроводников, галогенидов щелочных и щелочноземельных металлов.

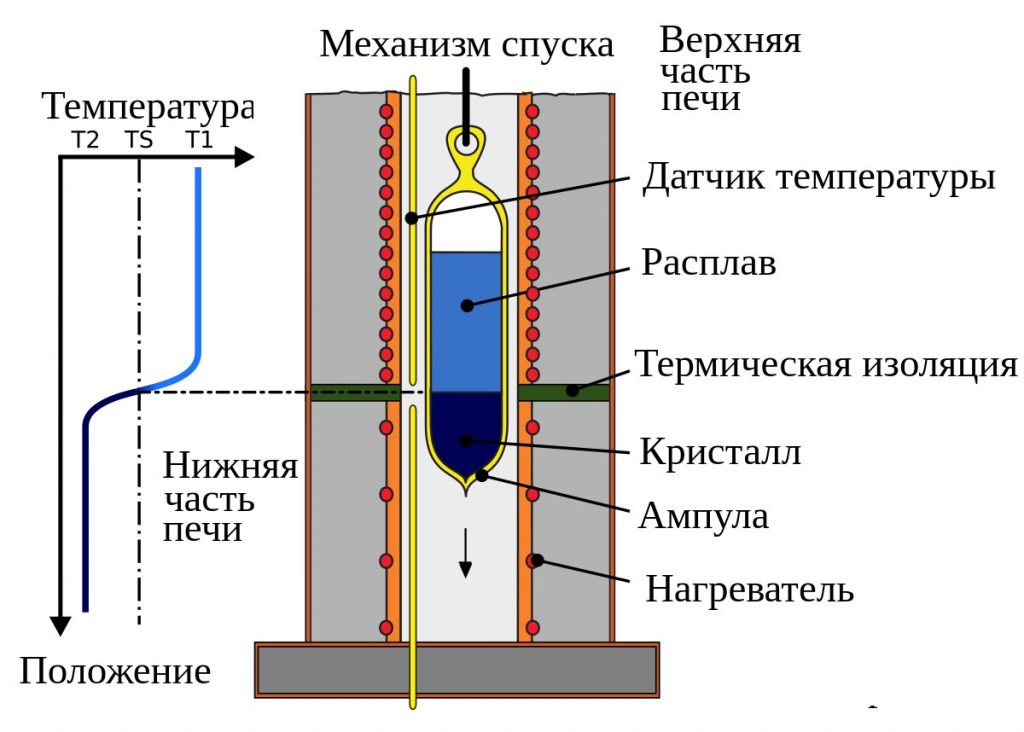

Метод Бриджмена-Стокбаргера, или метод направленной кристаллизации, заключается в том, что через печь, имеющую различный градиент температур по длине, протягивается ампула с материалом (возможна конструкция неподвижного тигля и движущегося элемента печи).

Выращивание монокристалла проводят в емкости, размеры и форма которого определяют размеры и форму будущего кристалла. Ампула имеет заостренный конец для исключения образования большого числа зародышей.

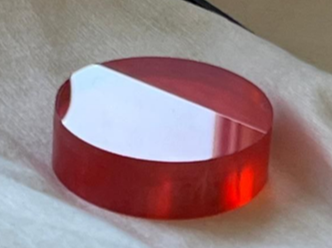

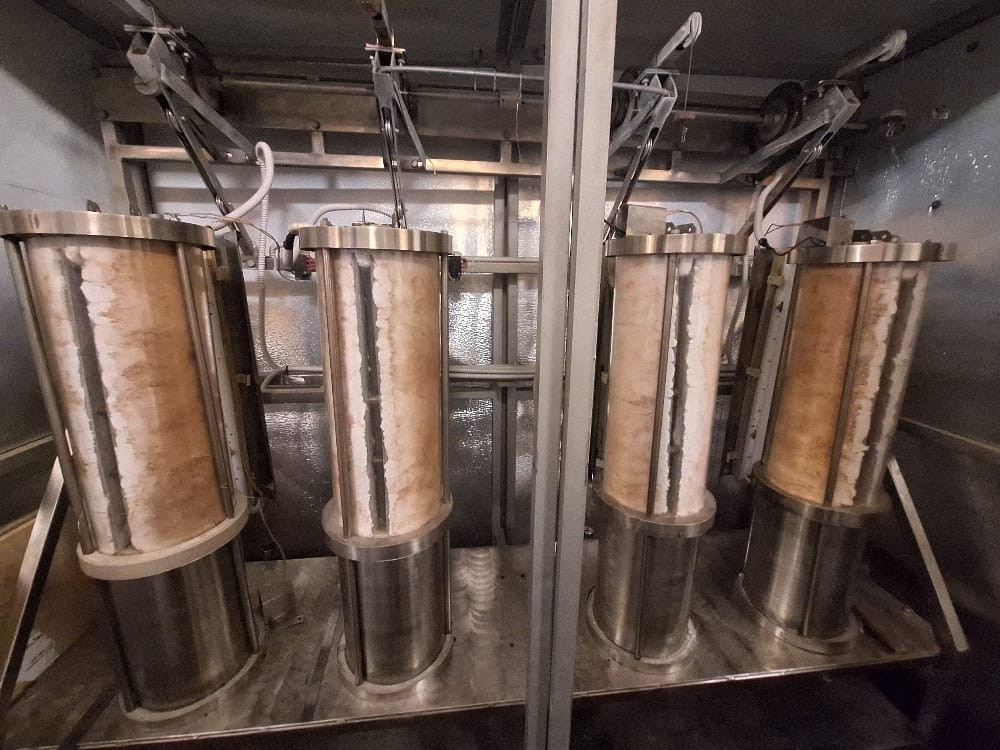

Тигель с расплавом перемещается в печи из высокотемпературной области в низкотемпературную. В результате этого на дне конусообразного тигля начинается кристаллизация, и благодаря геометрическому отбору вырастает один монокристалл, имеющий форму сосуда. В ХТК реализованы печи роста монокристалов галогенида талия и серебра. При необходимости конструкцию печи можно спроектировать и изготовить под необходимые габариты

Наименование

Значение

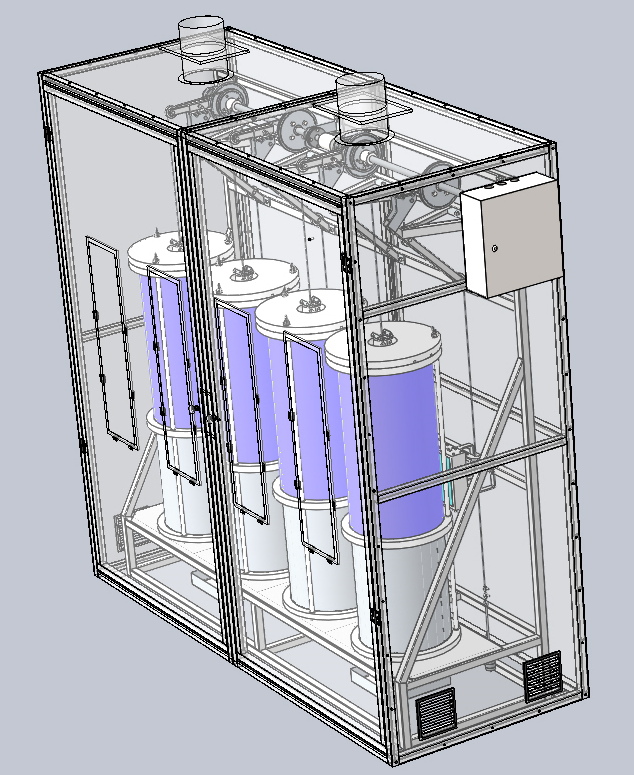

Количество печей в одной раме

4 шт.

Массогабаритные характеристики выращенного кристалла

диаметр  от 32 до 80 мм, длина от 200 до 300 мм,

масса кристалла до 6 кг

Производственный цикл

1 неделя

Сырье

Различные сырьевые материалы в зависимости от вида выращиваемого монокристалла

Нагрев

верхняя часть до 500 °С; нижняя часть от 100 до 300 °С

Радиальная равномерность температур

0,2 °С

Точность изменения температур

0,5 °С

Производительность

1 кристалл в неделю

Скорость перемещения (рабочая) / (ускоренная)

2 мм/час / 3 мм/час

Управление

по заданной программе и в ручном режиме

Звуковая и световая индикация/сигнализация

да

Масса

550 кг

Габариты (ВхШхГ)

2110х845х2000 мм
